Конференц-cтанция Konftel 300Wx.

В данной статье будет описан процесс прошивки конференц-станции Konftel 300Wx, регистрация на базовой станции Konftel 300Wx , а так же подключение к Asterisk.

Конференц станция Konftel 300Wx, как и многие другие, выполняет функцию удобного общения сотрудников за столом в конференц зале и удаленного абонента или абонентов. Однако, не всегда конференции проходят в специально оборудованных помещениях или дизайн конференц помещений требует скрытых проводов (или банально забыли это предусмотреть). Для решения этой задачи используется беспроводная конференц станция Konftel 300Wx, которая работает по технологии DECT и обеспечивает HD качество звучания. В качестве базовой станции используется Konftel IP-DECT 10.

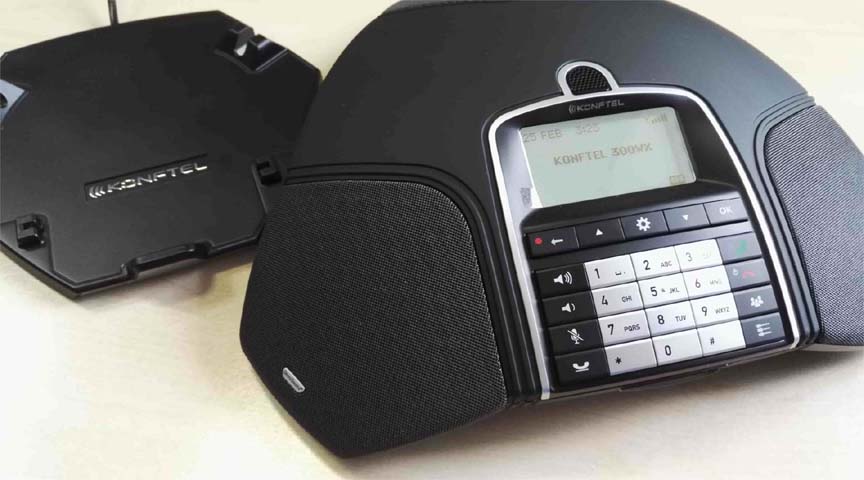

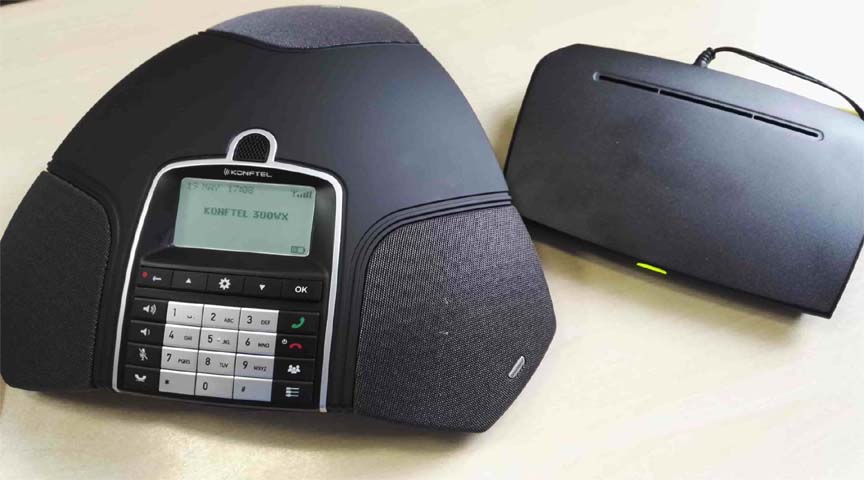

Конференц станция Konftel 300Wx и Konftel IP DECT 10.

Конференц станция Konftel 300Wx и Konftel IP DECT 10.



Содержание:



1. Прошивка ПО конференц станции Konftel 300Wx

2. Регистрация на базовой станции Konftel IP-DECT 10

3. Подключение к Астериск







1. Прошивка ПО конференц станции Konftel 300Wx

Первым делом необходимо проверить версию ПО на конференц станции Konftel 300Wx. Для этого заходим в настройки («шестерёнка») выбираем STATUS:

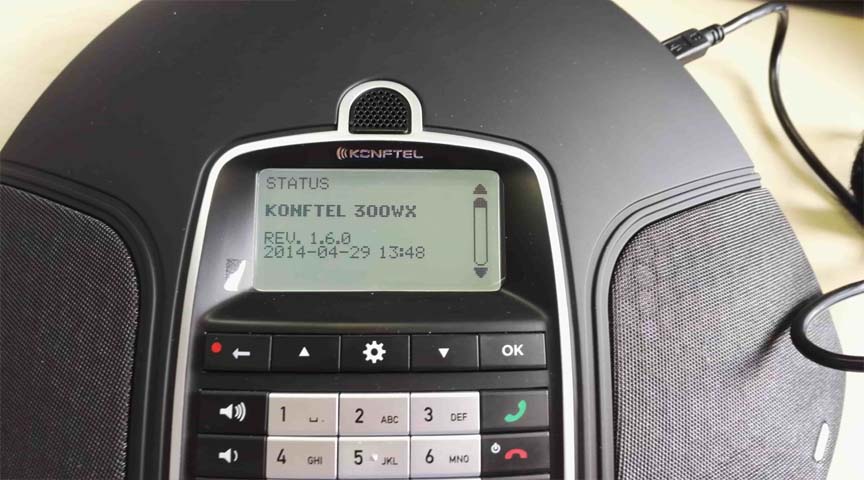

Конференц станция Konftel 300Wx STATUS — FIRMWARE VER

Конференц станция Konftel 300Wx STATUS - FIRMWARE VER



Если версия меньше 1.9.3 , то необходимо выполнить обновление.



Внимание: это может быть обязательным шагом, т.к. в нашем случае конференц станция отказывалась проходить регистрацию на базовой станции Konftel IP DECT 10



Для начала необходимо установить специализированное ПО с сайта производителя.



Выбрать устройство:

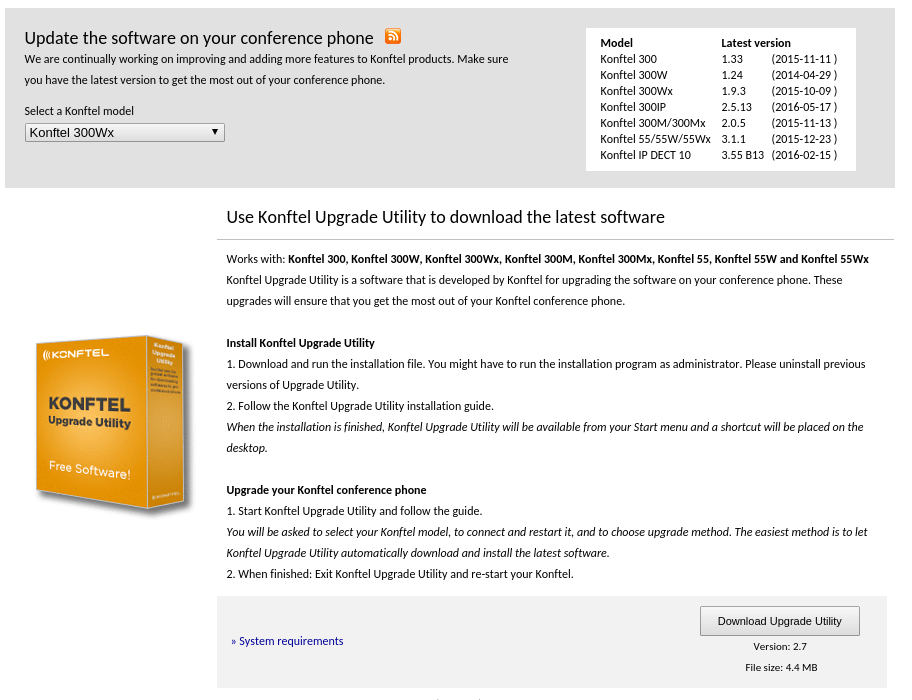

 Скачиваем ПО для обновления Konftel



Устанавливаем ПО и драйвера USB для устройств Konftel. Именно через USB будет происходить процесс обновления, т.к. конференц станция в локальную сеть не включается и работает с телефонной сетью только через DECT.

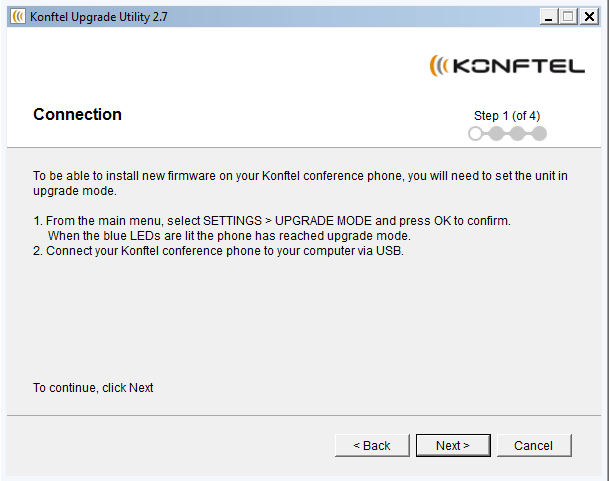

После установки ПО и драйвером запускаем Konftel Upgrade Utility 2.7:



Запускаем Konftel Upgrade Utility 2.7

 Запуск Konftel Upgrade Utility 2.7



Далее выполняем по шагам как описано:



1. Перевести конференц станцию в режим обновления

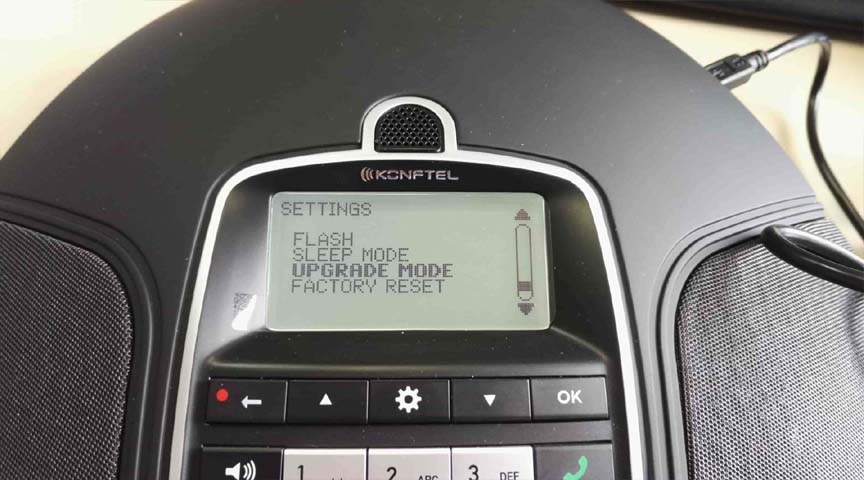

Конференц станция Konftel 300Wx UPGRADE MODE активируем

Конференц станция Konftel 300Wx UPGRADE MODE активируем



Конференц станция Konftel 300Wx UPGRADE MODE включена

 Конференц станция Konftel 300Wx UPGRADE MODE включена

2. Подключить конференц станцию по USB к ПК и жмем Next





Оставляем первый пункт скачать из Internet прошивку.

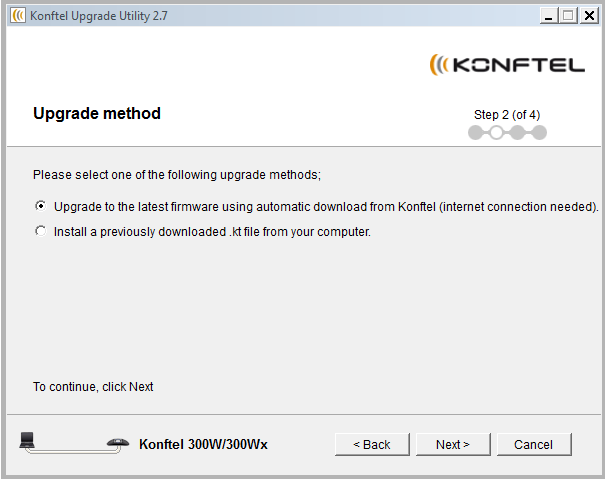

Konftel Upgrade Utility 2.7 Upgrade Method

Konftel Upgrade Utility 2.7 Upgrade Method

Скачана версия 1.9.3 и всё готово для прошивки. Нажимаем Install и ждем:

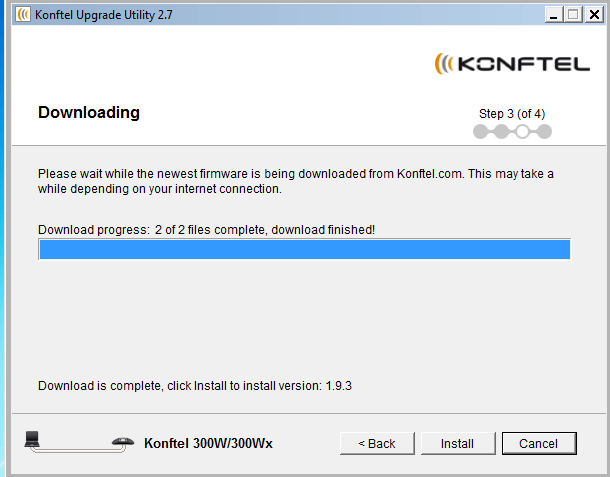

Konftel Upgrade Utility 2.7 Downloading

Konftel Upgrade Utility 2.7 Downloading

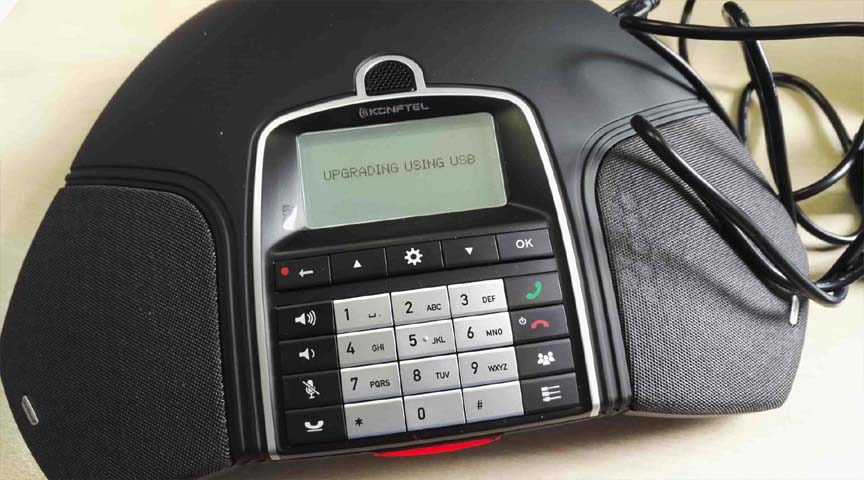

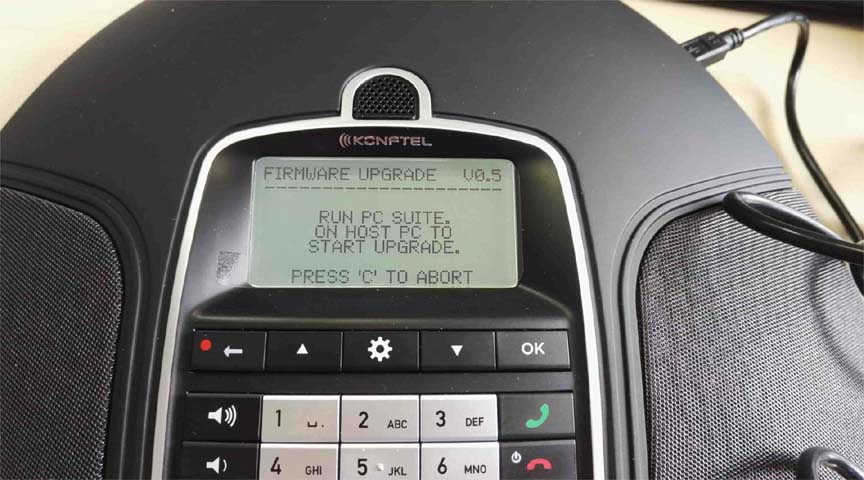

Конференц станция Konftel 300Wx USB Upgrading

Конференц станция Konftel 300Wx USB Upgrading

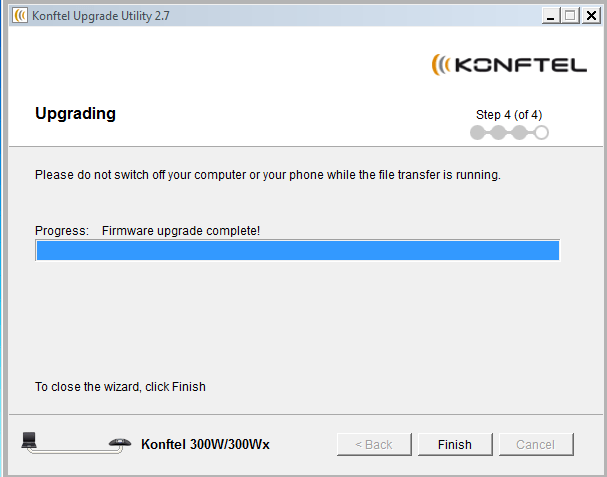

Konftel Upgrade Utility 2.7 Complete

Konftel Upgrade Utility 2.7 Complete



Конференц станция Konftel 300Wx USB Upgrading готово

Конференц станция Konftel 300Wx USB Upgrading



Нажимаем ОК, чтобы запустить новую прошивку. Видим надпись

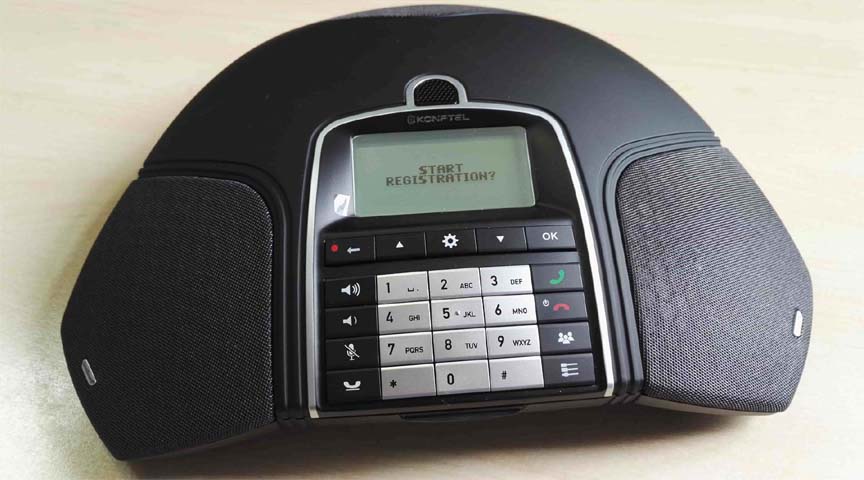

Конференц станция Konftel 300Wx Start registration

Конференц станция Konftel 300Wx Start registration

Переходим к следующему шагу, а точнее к Konftel IP-DECT 10.



2. Регистрация конференц станции на базовой станции Konftel IP-DECT 10



Приступим к подключению конференц станции к базовому блоку Konftel IP-DECT 10. Для этого:



1. Включаем Konftel IP-DECT 10 в сеть и локальную сеть. Ждем пока загорится зеленый индикатор.

2. На Konftel 300Wx нажимаем кнопку с надписью «OK»



Ждем пока не появится надпись SUCCESS, что означает «регистрация прошла успешно»



Конференц станция Konftel 300Wx регистрация выполнена

Конференц станция Konftel 300Wx регистрация





3. Подключение к Asterisk



Konftel IP-DECT 10 получает IP адрес по DHCP протоколу. Смотрим IP на DHCP сервере или в меню STATUS на самой конференц станции и входим через браузер:

 http://192.168.1.x  admin/admin

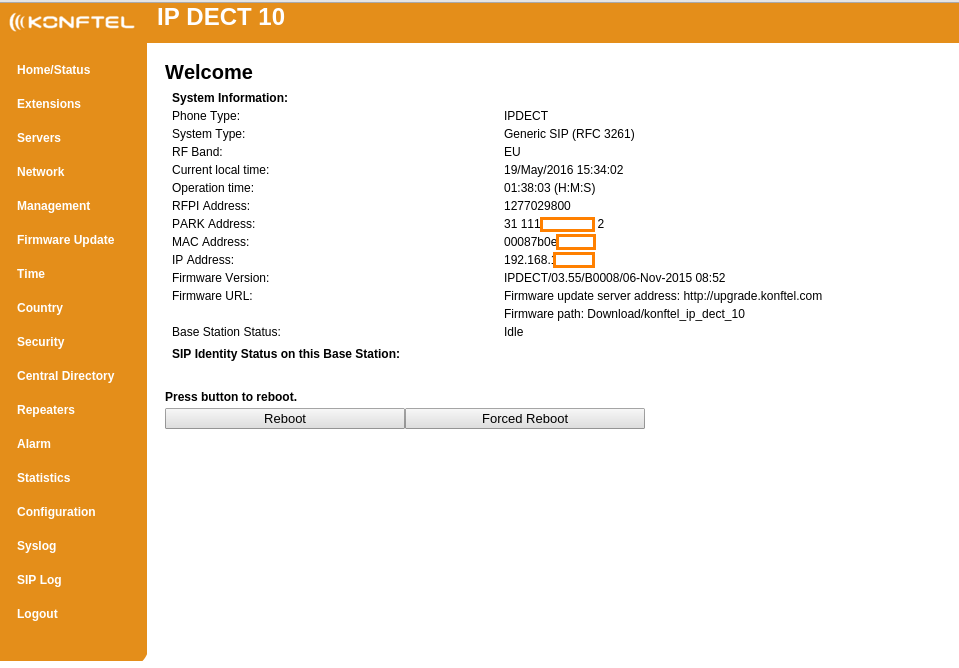

 IP DECT 10 Welcome

IP DECT 10 Welcome

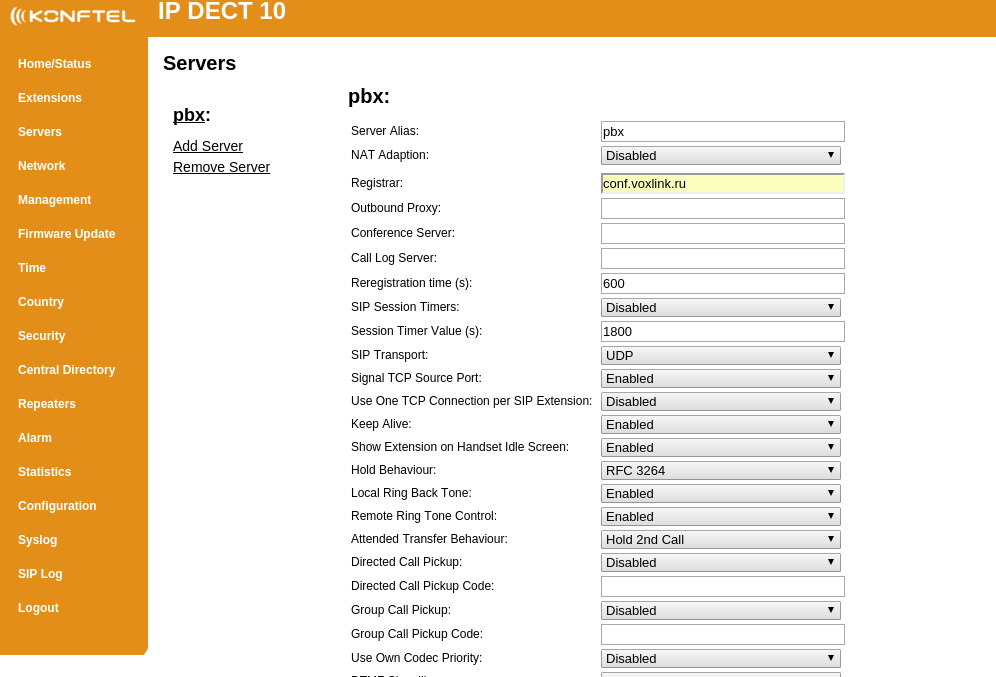

Добавляем сервер в разделе Servers:

 IP DECT 10 Server

IP DECT 10 Server



Это наш сервер Астериск. На нем должен быть добавлен SIP номер, например, 777. Добавим его как на примере ниже и поставим галочку добавить трубку «Add Handset»:

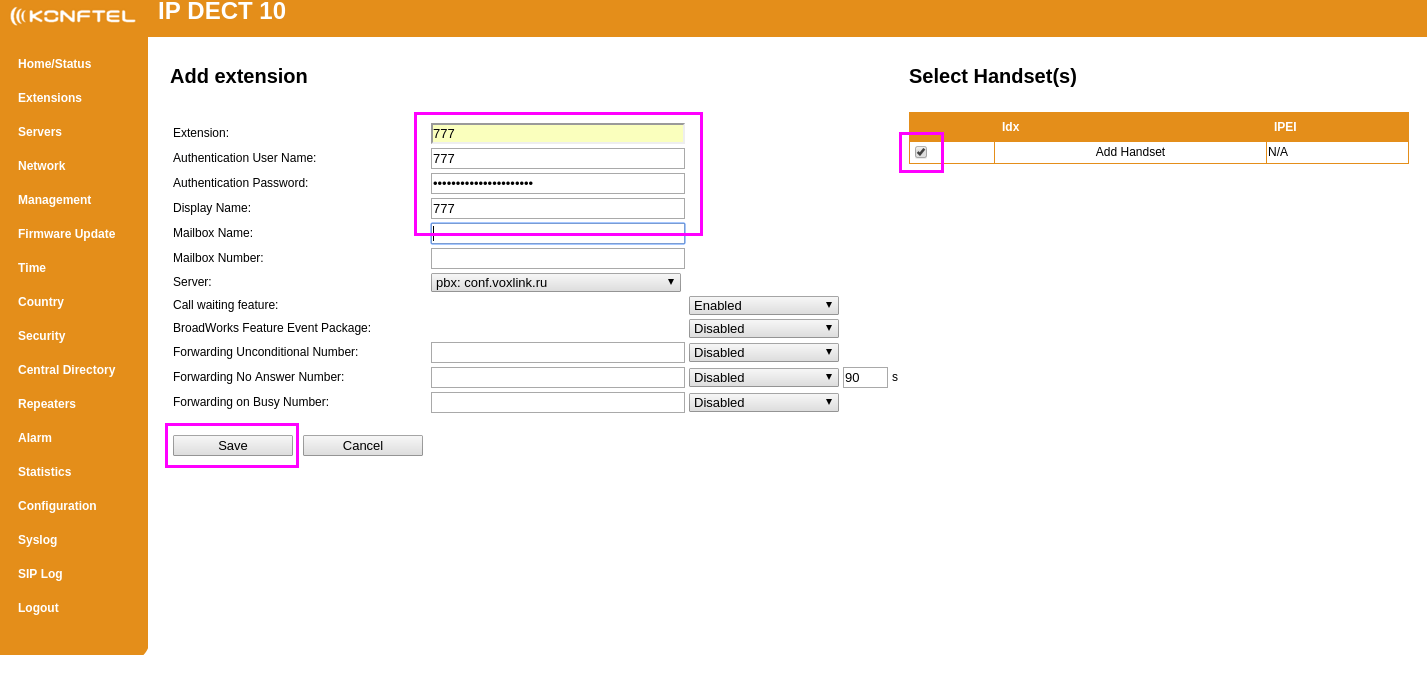

 IP DECT 10 Add extension

 IP DECT 10 Add extension

Если все сделано верно, то базовая станция подключилась и виден IPEI базовой станции:

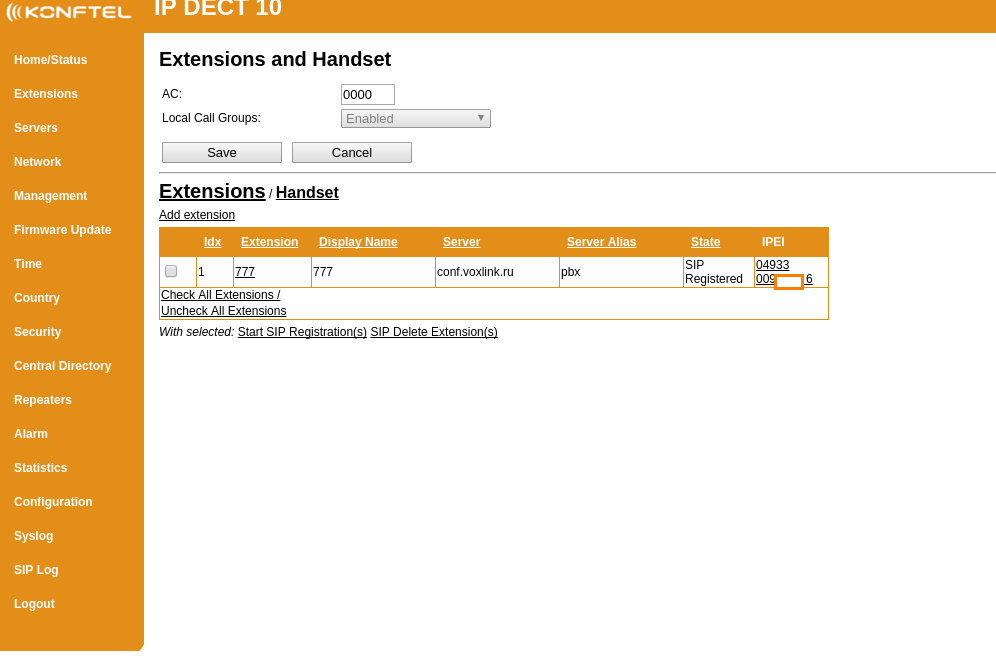

 IP DECT 10 Extensions

 IP DECT 10 Extensions

Станция готова к использованию.

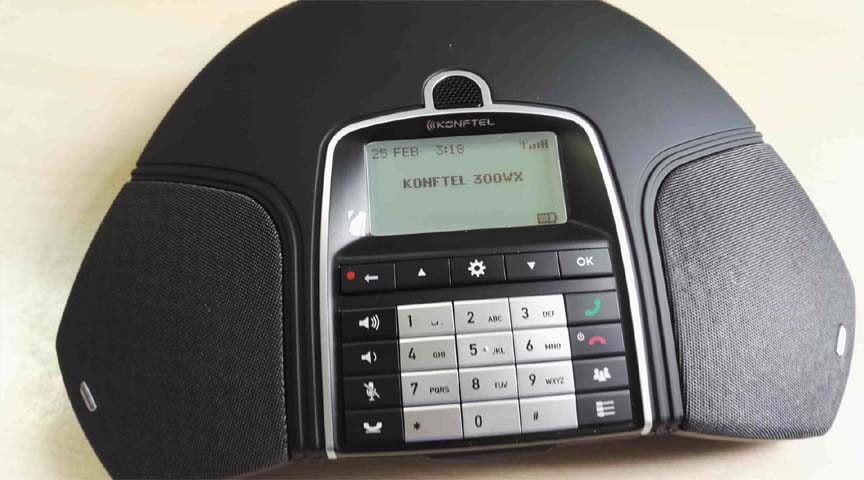

 Конференц станция Konftel 300Wx и зарядное устройство
