Настройка IP DECT системы RTX 8630

В данной статье мы рассмотрим настройку базовой станции RTX 8630, регистрацию трубок (RTX8630, RTX8430) и репитера RTX 4024.

1. Подключаем к базовой станции PoE(Power over Ethernet). Базовая станция RTX работает только через PoE.

2. Базовая станция RTX 8630 получает IP адрес по DHCP. Через ваш роутер или при помощи различных анализаторов сети, узнаем полученный базовой станцией IP адрес.

3. В вашем браузере введите, полученный IP адрес. Для входа в веб-интерфейс необходимо вести логин и пароль. Логин – admin, пароль – admin.

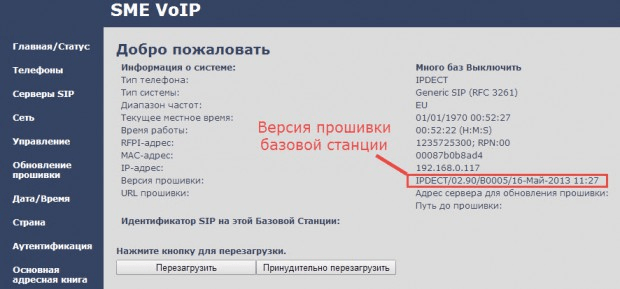

4. В меню «Главная/Статус» можно посмотреть версию прошивки. Необходимо, чтобы у базовой станции и у трубок была одна версия прошивки.

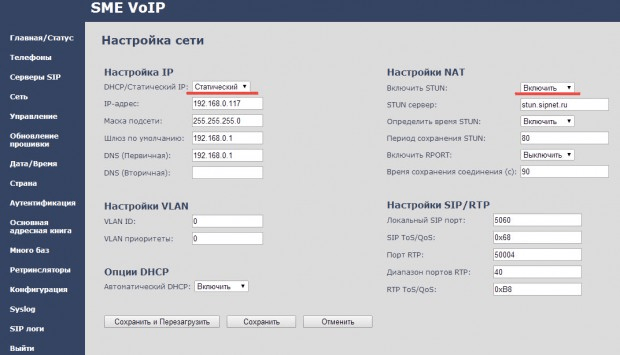

5. Если вы хотите установить статический IP адрес, то для этого необходимо зайти в меню «Сеть». Выберите тип получения IP адреса, как «Статический» и настройте IP адрес, маску подсети, шлюз по умолчанию и DNS сервера. Если телефон находится за NAT, то включите STUN сервер или включите RPORT. После настройки нажмите кнопку «Сохранить и Перезагрузить», базовая станция перезагрузится и получит новые настройки.

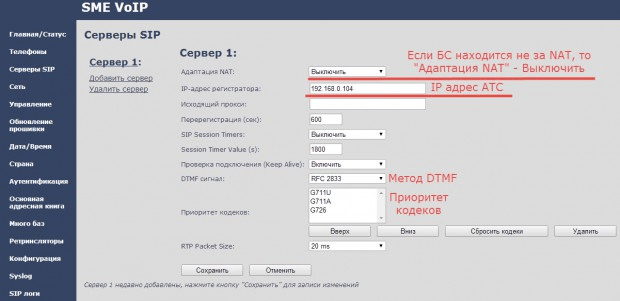

6. Переходим в меню «Серверы SIP». Здесь мы указываем данные о нашем SIP сервере (нашей АТС). Нажмите «Добавить сервер», укажите IP адрес сервера регистрации, установите приоритет кодеков и метод отправки DTMF сигналов. Если базовая станция находится за NAT, то в пункте «Адаптация NAT» установите значение «Включить», в обратном случае установите «Выключить». Нажмите на кнопку «Сохранить».

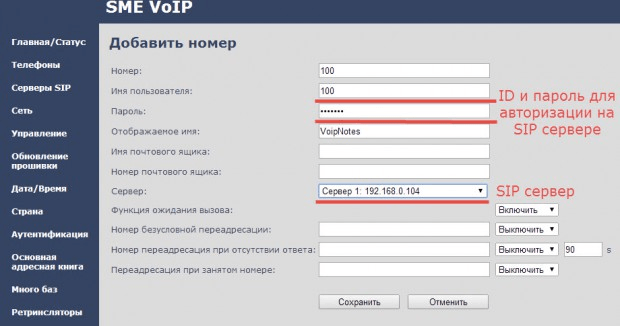

 7. Теперь необходимо создать внутренние номера на базовой станции RTX 8660. Переходим в меню «Телефоны», нажимаем «Добавить номер». Необходимо указать номер телефона и авторизационные данные для регистрации на SIP сервере.

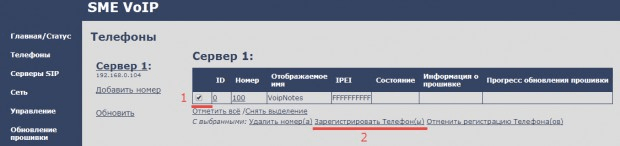

Далее выбираем созданный внутренний номер и нажимаем «Зарегистрировать Телефон(ы)».





Далее необходимо зарегистрировать трубку на базовой станции. Нажимаем кнопку меню, далее переходим в меню «Connectivity»






Выбираем «Register»






Введите Access code, по умолчанию 0000





При успешной настройке трубка зарегистрируется. И вы увидите информацию на экране трубки.

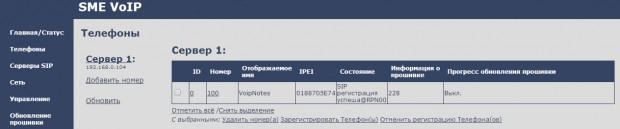

На базовой станции, в меню «Телефоны», вы увидите настроенную трубку.

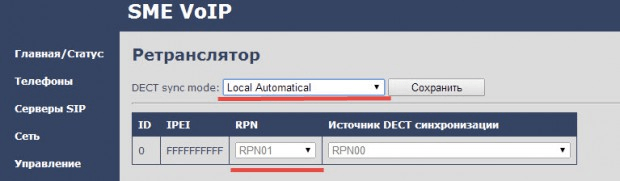

 8. Для регистрации репитеров RTX4024, необходимо перейти в меню «Ретрансляторы» и нажать «Добавить ретранслятор». Сделайте настройки, как на приведенной ниже картинке. Нажмите кнопку «Сохранить».

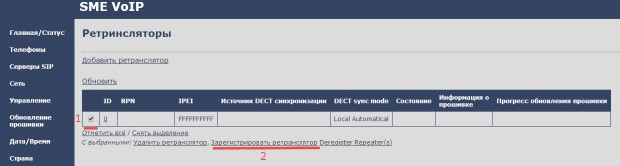

В меню «Ретрансляторы» появилась запись о будущем репиторе. Выбираем его индекс и нажимаем «Зарегистрировать ретранслятор». Базовый блок RTX 8660 уходит в перезагрузку, после чего в течении 10 минут он доступен для записи репитеров.

Одновременно с этим включаем питание на репитере RTX4024, при загрузке он пытается зарегистрироваться на ближайшей базовой станции, при этом зеленый индикатор на нем моргает следующим образом: два коротких – одни длинный. Если индикатор мигает как то иначе или горит красным, на задней стенке RTX 4024 нажимаем и удерживаем 10 секунд кнопку “RESET”, репитер сбросится к настройкам по умолчанию. Примерно через одну минуту репитер должен зарегистрироваться на базовом блоке, при этом индикатор на нем перестанет мигать и будет гореть зеленым светом постоянно.

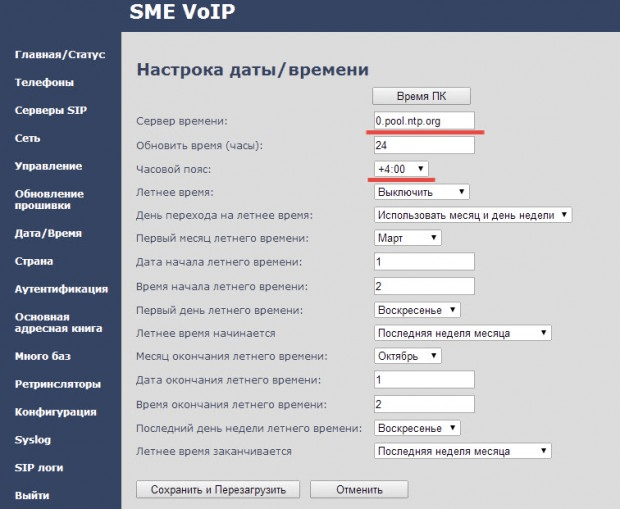

9. Для корректного отображения даты и времени, необходимо указать NTP сервер. Для это зайдите в меню «Дата/Время». И сделайте настройки, как показано на картинке ниже. И нажмите кнопку «Сохранить и Перезагрузить».
