Настройка ATCOM AT-530

В данной статье приведена инструкция по настройке телефонного аппарата Atcom AT-530

Доступ к настройкам через web-интерфейс



Введите в веб-браузер IP адрес AT530 и нажмите клавишу ENTER для перехода к странице регистрации, затем введите имя пользователя и пароль для перехода к странице настройки телефона AT530.



По умолчанию используются следующие имя пользователя и пароль:


имя пользователя/пароль для администратора: admin/admin
для гостей: guest/guest


Авторизация

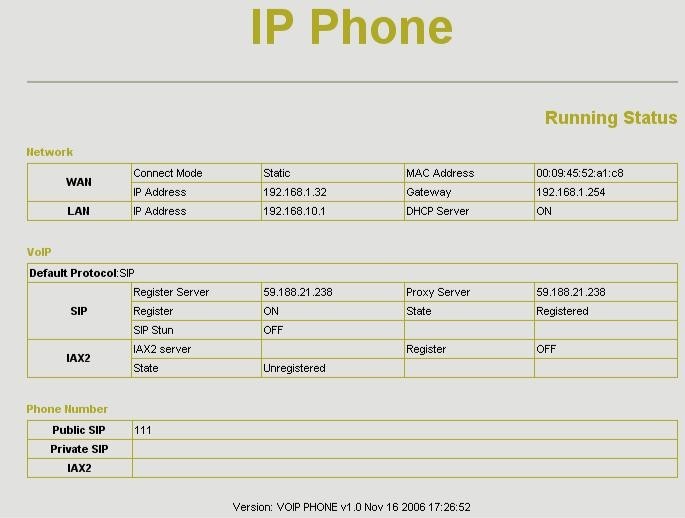

Текущие настройки



 Статус



Раздел Network (Сеть) показывает параметры портов WAN и LAN и их текущие настройки.

Часть VoIP показывает рабочее состояние протокола VoIP. Здесь Вы можете посмотреть произошла ли регистрация телефона AT530 на SIP сервере.

Раздел Phone number (Телефонный номер) содержит информацию о личных и общедоступных sip номерах.





Сеть

Настройки WAN



 Настройки сети

Поддерживается статический IP, динамический IP и PPPoE.

VLAN Enable: Включить VLAN



Настройка статического IP



Включить поддержку статического IP — Static;

Установить IP адрес AT530 в поле IP Address;

Установить маску сети в поле Netmask;

Установить IP адрес маршрутизатора в поле Gateway.



DNS домен



Указать настройки локального сервера DNS в Preferred DNS и Alternative DNS;



Автоматический выбор DNS: Дает возможность автоматически получать DNS-адрес.





Настройка динамического IP

Включить DHCP;

Если в вашей локальной сети есть DHCP сервер, AT530 автоматически получит необходимые настройки WAN порта.





Настройка PPPoE



Включить PPPoE

PPPoE-server: Введите «ANY», если у Вас нет своего ITSP.

Введите имя пользователя (username) и пароль (password).

Fixed IP: использование фиксированного IP адреса



При правильном задании всех настроек, AT530 будет автоматически получать информацию о порте WAN сети у ITSP.



Примечание: если пользователь получает доступ к IP телефону через WAN порт, то, в случае изменения настроек порта, он должен использовать новый IP адрес.



Настройки LAN

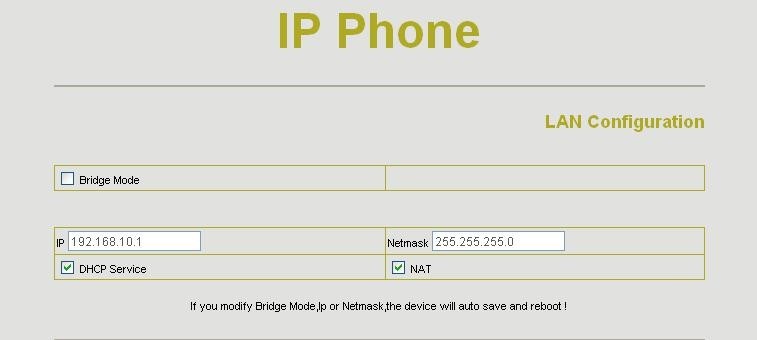

Настройки LAN



Bridge Mode: Используйте это опцию для перехода в режим соединения типа мост. Находясь в этом режиме, IP телефон не будет присваивать IP для порта LAN, его LAN и WAN порты будут находиться в той же сети. (Эта установка будет работать, только после сохранения изменений и перезагрузки системы)



IP Netmask: Установите IP и маску подсети (Netmask) для локальной подсети



DHCP Server: Включение DHCP сервиса для порта LAN



NAT: Включение NAT.

Настройки SIP

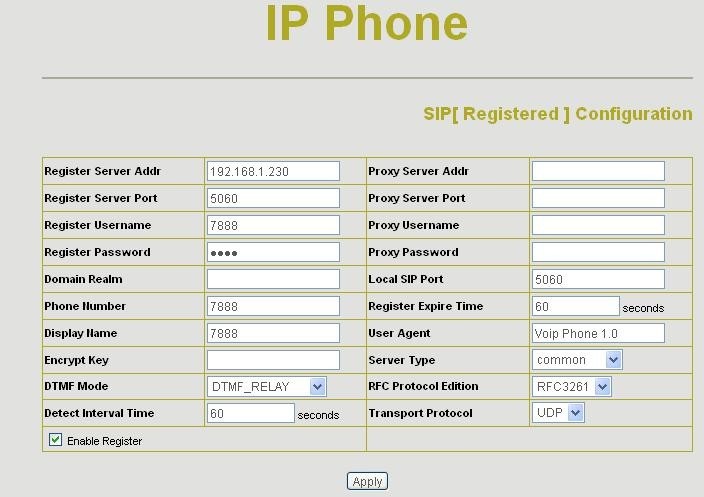

 Настройки SIP

Register Server Addr: укажите адрес SIP сервера



Register Server Port: укажите порт SIP сервера (по умолчанию используется порт 5060)



Register Username: укажите имя пользователя Вашего SIP аккаунта (всегда совпадает с номером телефона)



Register Password: Укажите пароль Вашего SIP аккаунта.



Proxy Server Addr: Укажите IP адрес прокси сервера SIP (SIP провайдеры часто используют одинаковые IP адреса для сервера и прокси сервера, в таком случае, вы можете не указывать данные прокси сервера)



Proxy Server Port: Порт для прокси сервера SIP



Proxy Username: Укажите имя пользователя для прокси сервера



Proxy Password: Укажите пароль для прокси сервера



Domain Realm: укажите домен SIP, если вы обладаете этой информацией, в противном случае AT530 будет использовать адрес прокси сервера в качестве домена.



Local SIP port: Локальный порт SIP, по умолчанию — 5060



Phone Number: Укажите номер телефона Вашего SIP аккаунта



Display name: Укажите имя, которое затем будет отображаться у вызываемого Вами абонента. В названии могут быть использованы только буквы и цифры.



Register Expire Time: Укажите время истечения регистрации, по умолчанию – 600 секунд. AT530 будет автоматически устанавливать указанное Вами значение на сервере, если оно будет отличаться от установок SIP сервера.



Detect Interval Time: работает только вместе с сервером автоматического определения (Auto Detect Server), если сервер работает, AT530 будет периодически проверять, доступен ли SIP сервер.



Encrypt Key: ключ шифрования – система проверяет введенный ключ, сравнивая его с указанным на сервере. При выборе этой опции, ключ должен быть предоставлен обслуживающей Вас компанией. По умолчанию опция не используется.



Server Type: Тип сервера – Ваш провайдер предоставляет Вам особый символ или сигнал для определения типа сервера, по умолчанию опция так же не используется.



DTMF mode: способ отправления сигнала DTMF: поддерживает RFC2833, DTMF_RELAY (внутриполосная звукозапись) и SIP информацию.



RFC Protocol Edition: Текущая SIP версия AT530. Если есть необходимость соединения устройств, использующих SIP 1.0 (таких, как CISCO5300), установите RFC 2543. По умолчанию используется RFC 3261.



Enable Register: Включить/Отключить SIP регистрацию. AT530 не будет отправлять информацию о регистрации на SIP сервер, если эта опция отключена.



Transport Protocol: укажите протокол передачи информации: TCP или UDP.





Настройки IAX2

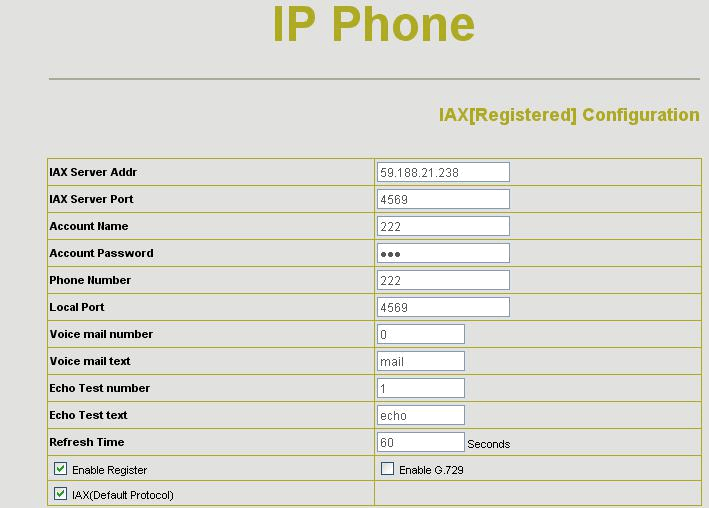

 Настройки IAX2



IAX Server Addr: Укажите адрес сервера IAX



IAX Server Port: Укажите порт сервера IAX, порт по умолчанию — 4569



Account Name: Укажите Имя Пользователя Вашего SIP аккаунта (всегда совпадает с номером телефона)



Account Password: Укажите пароль Вашего IAX аккаунта



Local port: Порт локального сервера, порт по умолчанию — 4569



Phone Number: Укажите номер телефона Вашего IAX аккаунта



Voice mail number: Номер голосовой почты. Если Ваше имя пользователя для голосовой почты содержит символы, которые Вы не можете использовать в данной форме, введите Ваше Имя Пользователя IAX



Voice mail text: Если IAX поддерживает голосовую почту, укажите в поле доменное имя вашего почтового ящика



Echo test number: Эхо тесты необходим для проверки качества связи и рабочих характеристик терминала и платформы. Если платформа поддерживает эхо тест, отправьте необходимые символьные данные для его проведения



Echo test text: Укажите номер эхо-теста в тексовом формате



Refresh time: время обновления IAX



Enable Register: Включение или отключение учета регистра



IAX (Default Protocol): Если протокол SIP не является протоколом по умолчанию и система в дальнейшем может начать работу с другим протоколом, укажите IAX 2 в качестве протокола по умолчанию.



Enable G.729: использование кодирования речи G.729
